GSM-сигнализация

C канализационными установками КОУ можно не беспокоиться о том, что "она там на даче сломается, а мы тут в городе ничего об этом не узнаем". Ведь наши установки по желанию можно оснастить сигнализацией различных уровней сложности. Если с установкой что-то случается, то клиенту приходит sms-оповещение. Но, что более важно, sms приходит и сотрудникам сервисной службы, которые сразу выезжают на объект.

Предлагаем ознакомиться с уровнями сигнализации более подробно.

Для установок небольшой производительности

Работа очистных сооружений полностью автоматизируется и может оснащаться сигнализацией:

• Начальный уровень – блок сигнализации (рис.1)  при напорной откачке (световая и звуковая сигнализация при неисправности насосного оборудования - в комплекте блок сигнализации, размещаемый в щите управления или в другом удобном месте, и поплавковый выключатель с кабелем, размещаемый в установке).
• Средний уровень – блок sms-сигнализации. Рассылка sms-сообщений по трем запрограммированным номерам с указанием неисправности по пяти параметрам – требуется установка комплекта датчиков (рис 2 и 3).
• Высокий уровень – щит управления на контроллерах Siemens или аналогах с индикацией процессов на дисплее с выводом сигналов неисправности на общедомовую/общеобъектную систему управления/оповещения ( требуется установка комплекта датчиков).

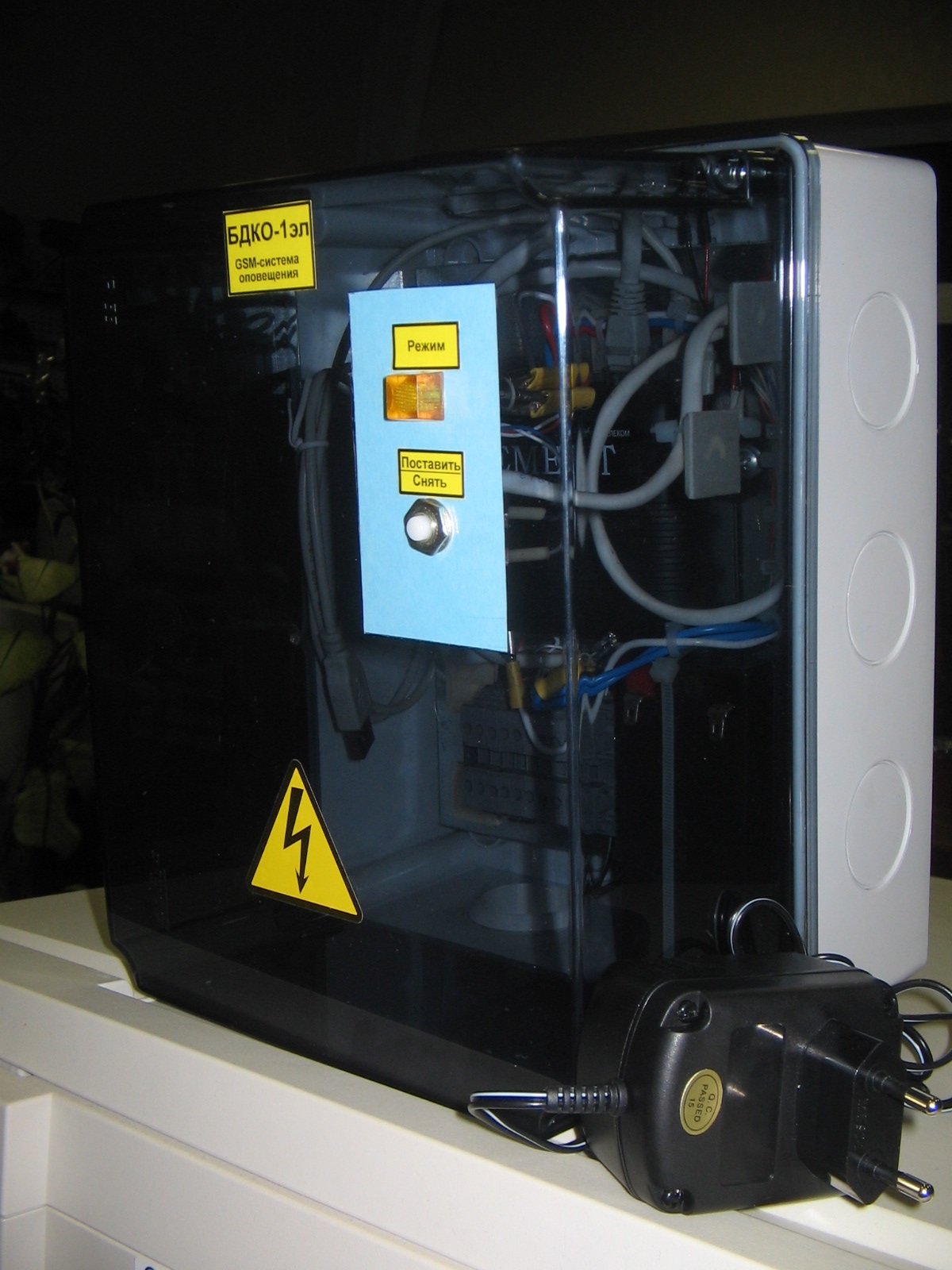

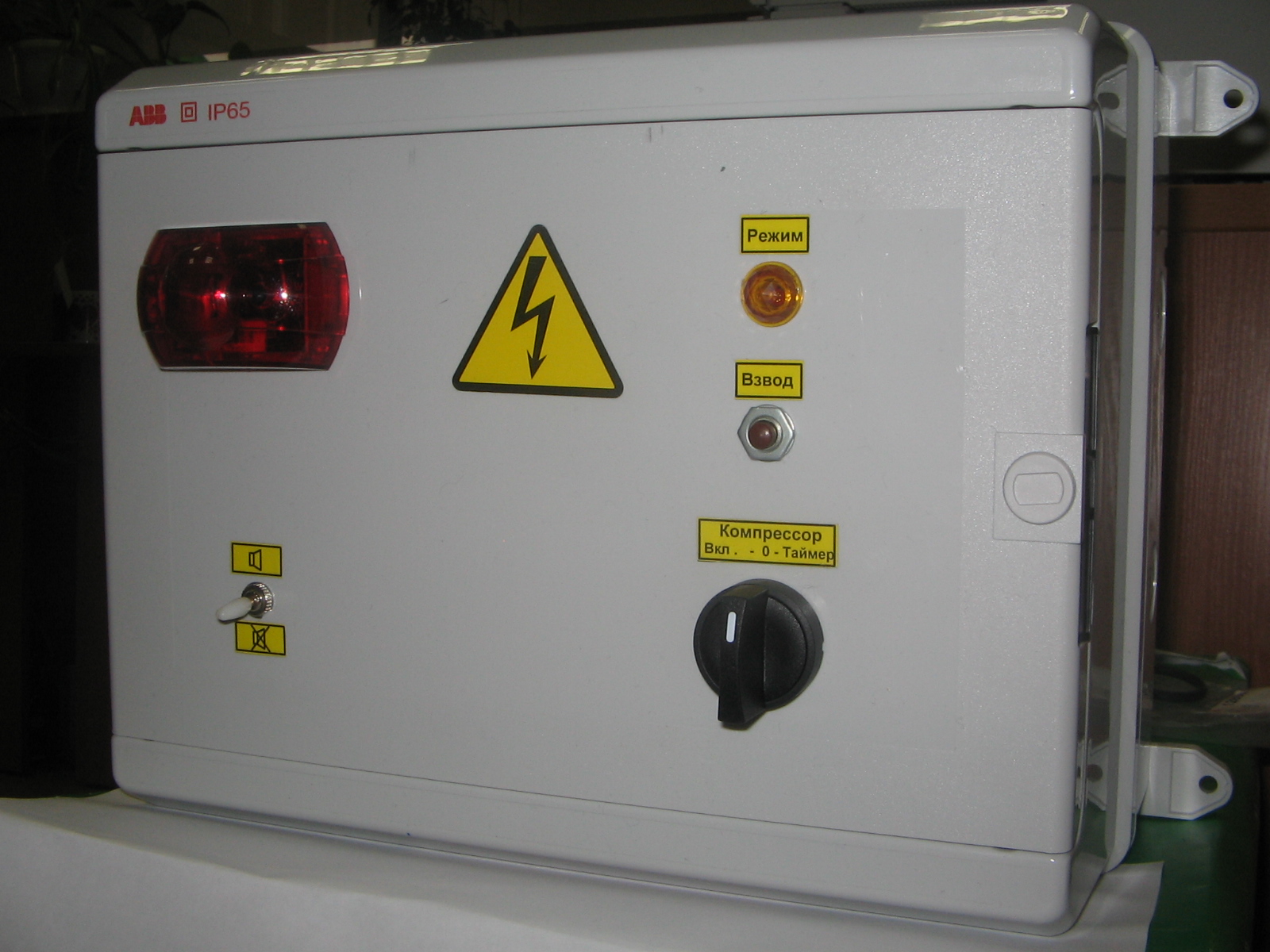

Рис.1	Рис.2	Рис.3

Для установок большой производительности

Установки, мощностью свыше 6 куб. метров сутки могут быть оснащены системами GSM-мониторинга, оповещения и диспетчеризации для контроля работы очистных сооружений биологической очистки.

Система оповещает не только об уже сложившейся аварийной ситуации, но и анализирует рабочие режимы канализационной установки и передаёт информацию диспетчерам, что позволяет спрогнозировать возможные отказы оборудования и своевременно предпринять необходимые меры. Таким образом, дистанционный контроль, в том числе из другого города, позволяет существенно сократить расходы сервисной или эксплуатирующей организации на выезды и командировки к объекту.

Для мониторинга за состоянием канализационных установок большой производительности мы предлагаем систему дистанционного мониторинга, SMS-оповещения и контроля работы очистных сооружений.

В состав системы входят:

• объектовый модуль сбора и передачи данных, включая коммуникационный процессор с GSM-модемом (устанавливается непосредственно вблизи очистных сооружений и подключается к имеющейся системе автоматического управления).
• дополнительные датчики для контроля технологических параметров (например, датчик температуры поступающих стоков, анализаторы растворенного кислорода на выходе), устанавливаемые на объекте.
• центральная станция (на базе персонального компьютера с соответствующим программным обеспечением), устанавливаемая на рабочем месте специалиста, осуществляющего контроль (например, инженера-технолога), возможно, в офисе организации, осуществляющей сервисное обслуживание или эксплуатацию.

Объектовый модуль (рис.4 и 5) обеспечивает:

• Прием данных о состоянии работы оборудования и технологических параметрах.
• Предварительную обработку принятых данных.
• Передачу данных на центральную станцию.
• Оперативное SMS-оповещение эксплуатационного персонала и сотрудников сервисной службы при возникновении аварийных ситуаций, требующих немедленного реагирования.

Центральная станция обеспечивает:

• Прием и обработку данных, поступающих от объектовых модулей.
• Визуальное отображение технологических параметров и состояния оборудования.
• Архивирование и хранение полученных данных с возможностью их последующего анализа.

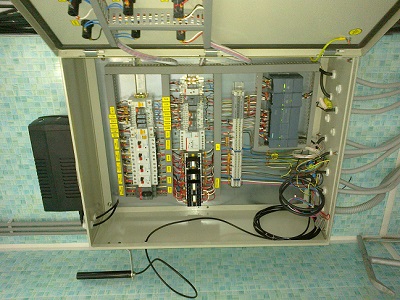

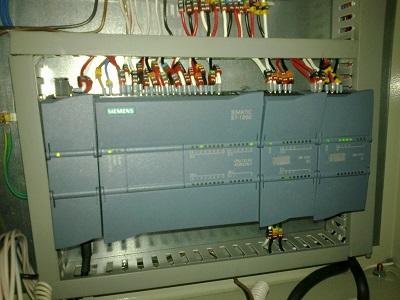

Рис.4	Рис.5
